2014年 カーポート屋根の太陽熱温水器
今年は 集熱器 を大幅に作り直しました この改造で隣家の物置の影の影響は皆無になりました
ついでに これまでビニールチューブに通していた「水」を直接 波板に流すように改良(2008に小規模の実験済） ゴミや蒸発の対策を含め 2014-4-24現在の状況
2014-5-27 ヘッター部分を製作 改良
足場パイプを組み合わせて 基礎を作る
これまでの カーポートより １ｍくらい高い
足場パイプに 角材（４×２ｃｍ）を乗せる
波板を張る 裏にｱﾙﾐ箔の断熱材を張る
新集熱器 の完成 ４ｍ×３ｍ １２㎡
とりあえず 昨年と同じ ビニールチューブで実験中
昨年に比べて 集熱器が１ｍほど長い
樋から水を集めるﾎｯﾊﾟｰ
ペットボトルを切って作る
温度制御の方法は昨年と同じ
今年は タイマー（右上）を併用する
ヘッダーからの水の出口 流量を調整するため ｱﾙﾐ線でクリップしてある
2014-4-24

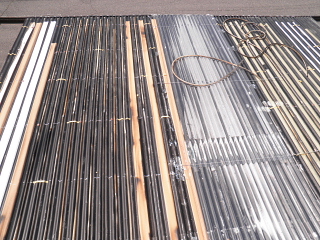

撮影 2014-5-27 集熱器のようす ヘッダーを改良 手前ﾋﾞﾆｰﾙﾁｭｰﾌﾞ 真中直接水を流す 透明波板を置いた 上部 直接水を流し遮蔽に和紙のﾏｽｷﾝｸﾞﾃｰﾌﾟを貼った

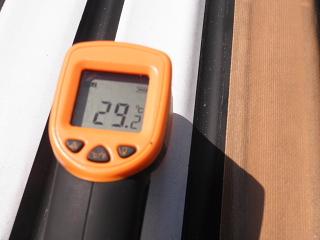

ビニールチューブ間の表面温度を赤外線放射温度計で測定
水が流れている部分の隣の列の温度
ﾋﾞﾆｰﾙﾁｭｰﾌﾞの場合は51℃ 直接水を流すと かなり熱交換効率が良いことが判る
マスキングテープで遮蔽した あいだ（水は流れていない部分）の温度
撮影 ２０１４－５－２７
いろんな方法で集熱の実験
「遮蔽」した素材のうち一番劣化が早かったのが 紙のガムテープ 和紙のマスキングテープは健闘中

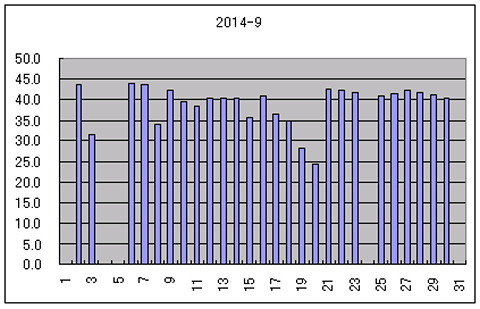

2014 月ごとの湧き上がり 温度グラフ
なんでも手作り工房 に戻る
２０１４ 8ヶ月間の風呂温度 10月から急激に温度が上がらなくなっている 今年度の実験終了
