2式2号電波探信儀1型 に使われたアンテナの実験
通称 「２１号電探」 と呼ばれる このレーダーは70年ほど前、艦船や陸上で航空機探索用に使われていた 詳細はこちら
使用周波数は陸軍が１５０MC 海軍が２００MC 艦船模型製作のリサーチ中に このアンテナのエレメントの概略構造を発見、 アマチュア無線では使用の例を見たことがないので それなら 実験してみようと あまり正確では無い資料をもとに １４４ＭＨＺに寸法を直し 実験を始めた
左は 戦艦「武蔵」の艦橋に設置された 「２１号電探」アンテナの実写真 右舷が受信用 左舷が送信用 と メモ されている
距離儀の上に補強材を入れて取り付けられている
エレメントの構造が わかる 唯一の写真
位相反転の給電線が見える （背面の反射網は ７ｃｍのマス目であったとリサーチされている）
同じ構造のエレメントが ２っ 並列に接続されている（位相反転させている理由が良くわからない） 電探室までの「給電線」が同軸ｹｰﾌﾞﾙ だったか 梯子ﾌｨｰﾀﾞｰ だったか は不明
簡単な構造図 これを基に１４４ＭＨＺ用に寸法を直した
なんでも手作り工房 に戻る 実験してみよう という方 メールください ja2dvh（あっとまーく）jarl.com
給電部分 1/4λスタブを取り付けバズーカマッチで５０Ω給電 いい加減に作った割りにSWRは良好 ベランダから吊り下げてＳＳＢで実験中 １５ｍの高さの９ELスタックで聞こえる局は Ｓが３くらい弱いが すべて聞こえる
１０mm角のヒノキ材で１ｍ×３ｍの枠を作り １０ｃｍの桝目で真鍮線で網を作る （反射板） 給電点の状態
ベランダから吊り下げて実験（垂直偏波になるはず）
ベランダに縛り付けて実験（水平偏波になるはず）
２０１５−９
移動運用のため ３っに分解できるようにした2号機
機械的強度を上げようと 給電部分を斜めにした
ベランダで調整中（地上高４ｍくらい） 右は1.2Ｇ八木

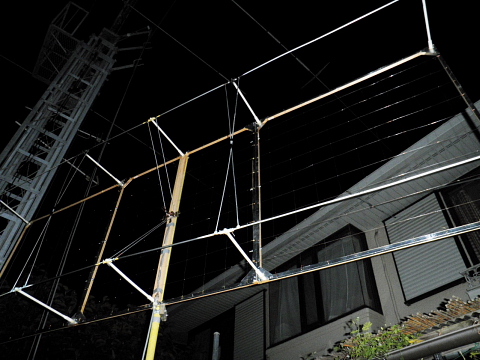

背面から見る 高さ１ｍ 横幅３ｍ
