1/200 駆逐艦 天霧 （あまぎり） 吹雪型Ⅱ 製作開始 ２０１３－３ 完成 ２０１３－６－１９
天霧 の図面が見つからないので 潮書房 日本海軍艦艇図面全集 から 「浦波」 の線図を使います （作図 水野三郎） 後のケネディー大統領の乗った魚雷艇「ＰＴ１０９」と衝突 沈没させたことで 有名な駆逐艦

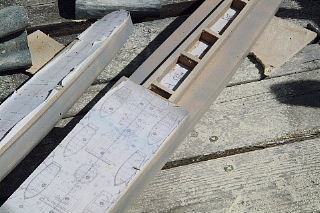

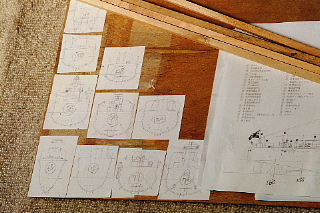

ベニア板に正面線図を貼り付ける

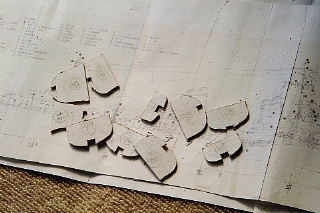

側板の厚みを引いて切り出す

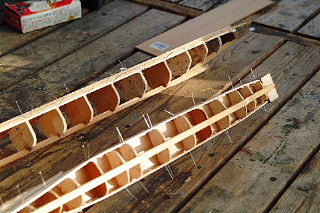

今回は 甲板を張ってから側板を貼り付けた （船体のねじれを考えるとこの方法が良い）

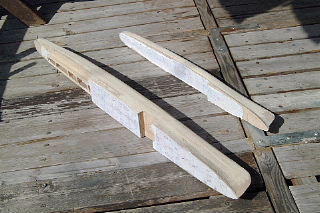

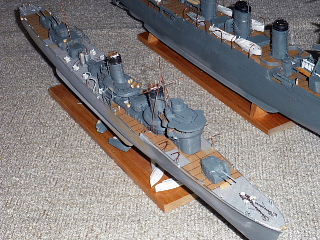

船体の荒削り完了 手前は｢多摩」の船体
木パテで修整後 プラサフを吹いたところ
右側の船体は「多摩」
3連装魚雷発射管のシールドを０．５ｍｍ厚のプラ板せ製作

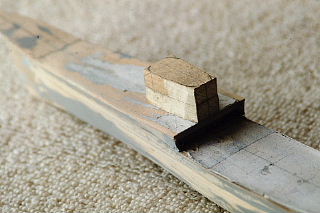

艦橋の木ブロック

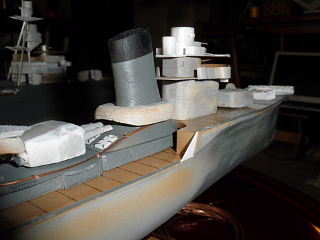

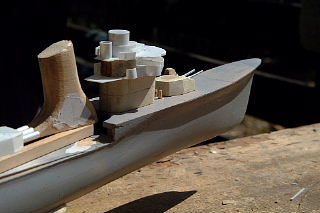

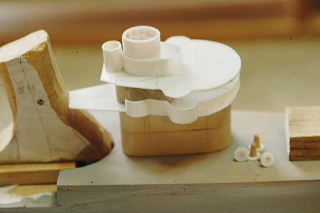

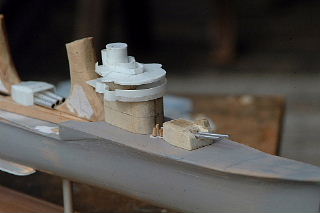

艦橋 の細部をプラ板で製作 煙突の仮置き
艦橋 煙突

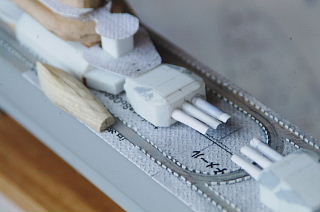

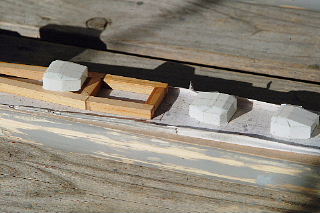

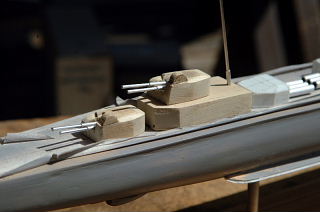

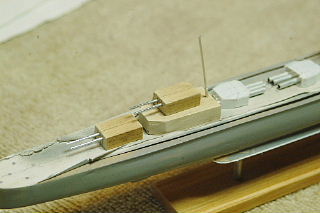

主砲の木ブロックに砲身をつけてみる 魚雷発射管は ４ｍｍφのアルミパイプ

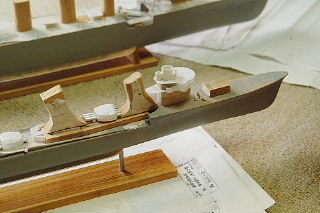

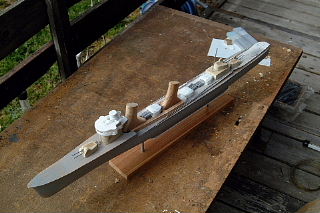

仮置き 撮影 ２０１３－３－１５

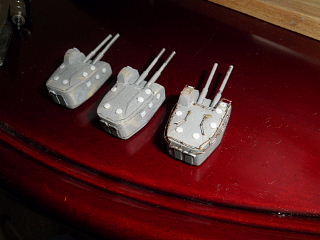

主砲を加工する
船首のシェア－が落とす影がきれい
艦尾の煙幕発生缶 と 爆雷投下軌道
魚雷発射管を紙に変更

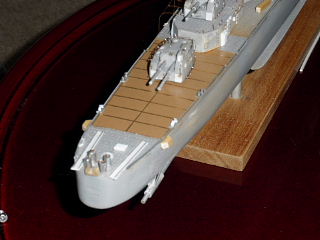

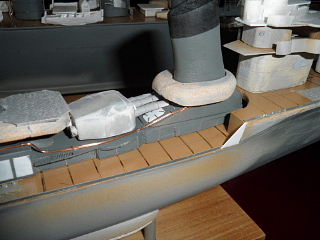

リノリュウム塗装と押さえの加工
主砲 ジャッキスティを はんだ付で作る
艦橋を塗装

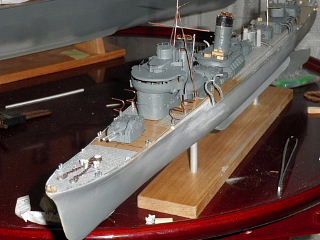

主要部分を塗装 ボートダビットを製作中

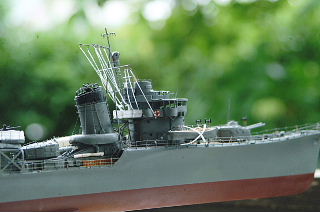

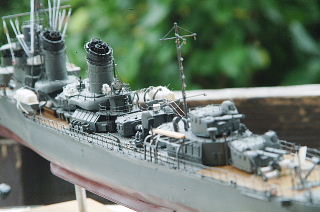

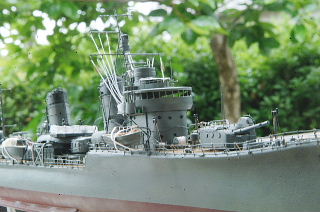

撮影 2013-6-11 艦橋付近は ほぼ完成

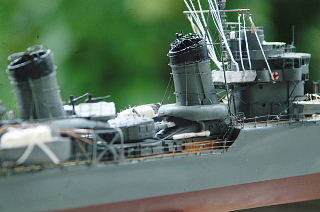

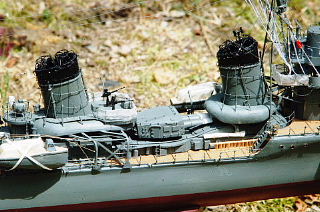

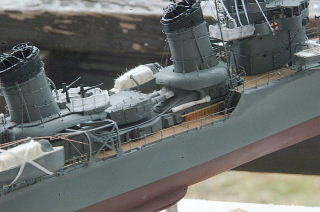

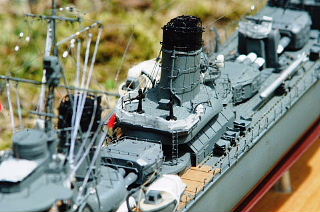

艦橋 第一煙突 12年式3連装発射管（中央の発射管が１６ｃｍ高い）

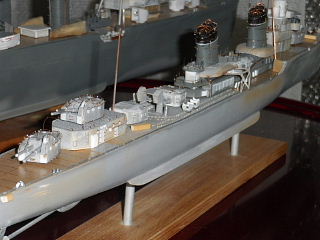

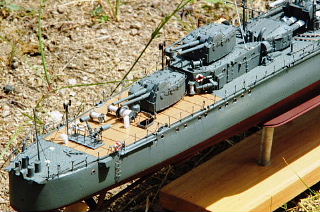

第2 第3砲塔 （５０口径3年式１２．７ｃｍ連装砲 Ｂ型）最大仰角は７５度 で高角射撃を可能にした

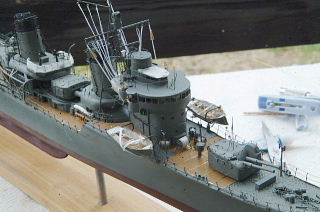

撮影 ２０１３－６－１１

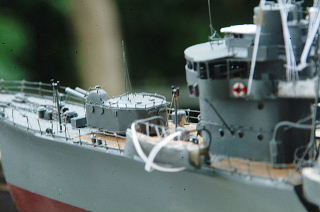

艦橋の前面の窓はガラスの表現をしない
アンテナ線が未加工

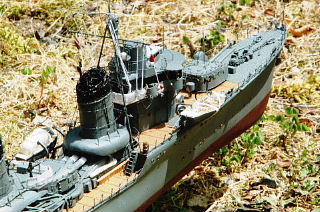

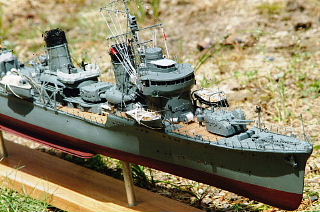

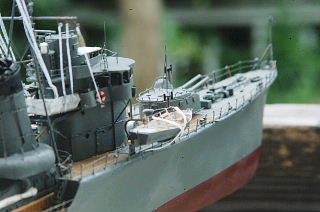

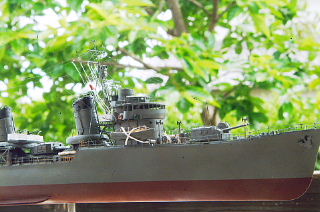

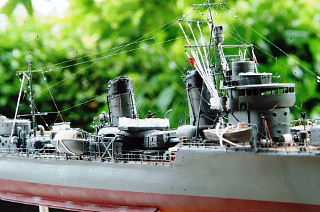

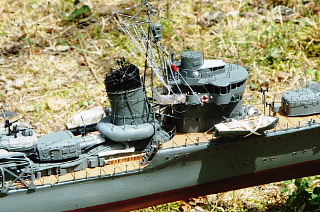

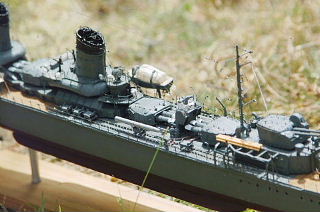

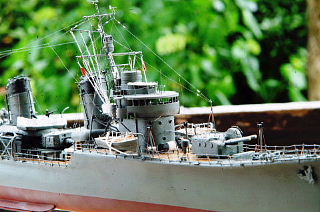

天霧 完成 ２０１３－６－１９
アンテナ線は ０．１ｍｍφの軟銅線を使った 少し太め
空中線の長幹碍子は０．６ｍｍφのｱﾙﾐﾊﾟｲﾌﾟ
手摺の支柱は０．３ｍｍ真鍮線を使ったが少し太い 手摺の高さは実寸１ｍ（1/200で５ｍｍ）
