1/200 駆逐艦 夕月（ゆうずき）
製作開始 ２０１９−１２ 完成 2020-06
睦月型 １２番艦 「夕月」を製作します 船体は角材を張り合わせて製作します 図面は 「日本の軍艦」別巻２ 「水無月」をいつものとおりパソコンで縮小し 原図を作ります （構造物は「水無月」と「夕月」は大幅に違うため 船体のみの資料にします） 軍艦メカニズム図鑑の「正面線図」から側面ゲージを作る 保存会の機関紙「連合艦隊 ９０号」の「睦月」の記事を参考にする
ホームセンターで購入した木材 朴が使いたかったが在庫無しのため 「姫小松」材を購入 イー４００ と同じ材料
３枚の「姫小松」材を張り合わせる
船首と船尾は 何枚か合わせブロックにする
クランプで固定して 完全乾燥
甲板を ３ｍｍ厚の 「アガチス」材で製作煙突ブロックを仮置き
船首は９ｍｍ厚 「姫小松材」 を４枚接着
船首の削り出しの準備
１０ｍｍ間隔で 鋸で切り込みを入れる
船尾も同じ方法で削り出す
切り込みの間を 「のみ」 で切り取る
ナイフで削り出す 荒削りの状態
正面線図から側面ゲージを作る
艦橋ブロックと １２年式３連装発射管 を作る
軍艦メカニズム図鑑にある後部甲板の平面図をコピーして 貼り付ける
船首も同じように図面を貼る
甲板上の構造物を大まかに製作 並べてみる

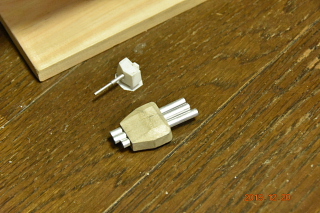

１２年式３連装発射管は 朴材 と４ｍｍφアルミパイプ Ｇ型砲は０．５ｍｍのプラ板
艦橋を製作 睦月型は形状に違いが多い
１２年式３連装魚雷発射管の 真ん中の管は１６ｃｍ高く配置されている
煙突はプラ板を巻いてパイプ状にする いわゆる整流板は取り付けられていない
後部の爆雷投下軌条を作る
６ｍカッターをいつもの方法で製作
魚雷発射管 煙突 艦橋の細部を製作
製作開始から２週間ほどで ここまで完成
後部の探照灯と操舵輪と磁気羅針儀
艦橋の「天幕」をはずした状態
艦橋のキャンバスを和紙で作る

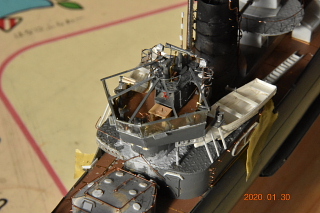

艦橋内部を再現
艦橋内部 海図台には三角定規？？
後部操舵（羅針盤艦橋が使えなくなった時使用）
