1/200 航空母艦(現代は多用途運用護衛艦と呼ぶ） 瑞鶴（ずいかく）
製作開始 ２０１２−１−１０ 完成 ２０１２−１１−１８
資料は日本海軍艦艇図面集（日本造船学会）の公式図を使いました 肋骨部の図面は 軍艦メカニズム図鑑「日本の航空母艦」グランプリ出版 にある 正面線図を 1/200に修整して使用しました もちろん 武藤さんの1/100 瑞鶴 が教科書です 竜骨は桧の１２ｍｍ×１５ｍｍ角材（他の艦より少し細い） 肋骨材はベニア板です これまではシナベニアを使いましたが 今回は より安い普通のベニア板を使いました 原価低減？？です（販売する訳ではありません） 太字 は軍艦メカニズム図鑑 より引用
撮影 2012-1-17 奥は 「長門」
バルジの大きな ふくらみ がないので工作は楽 と思う
船首と船尾のブロックを 朴の木から切り出す
船尾をブロックで作る
船首をブロックで作る
荒削りを終了 甲板を３ｍｍのアガチス材で張る
船首 ほぼ完成 撮影 2012-1-28
舷側に機銃座をプラバンで加工 撮影 2012-2-6
ただいま製作中 奥が「長門」 真中が「雪風」
ビルジキルーを工作した 撮影 １２−２−６

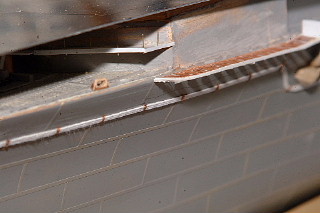

船体側面の装甲板の張り付けを 1.5mm巾に切った マスキングテープで表現 撮影 2012-2-20
木甲板のベースに０．５ｍｍ厚のアルミ板を使う
船首甲板にアンカーチエーンを加工 12-2-20
飛行甲板の下地を０．５ｍｍ厚のアルミ板で製作
船体の横のグレーチング
グレーチングを接着
左右に張り出した着艦標識は電子レンジの扉内のシールドに使われているパンチングメタル
舷外消磁電路は 太め綿糸 を３本並べた
飛行甲板下地のアルミ板
艦橋周辺
飛行甲板の裏側 ほとんど見えない部分だが モデラーは必ず覗くので手をぬく訳にはいかない部分
０．５ｍｍ厚のプラバン を瞬間接着材で接着
撮影 １２−３−５
後部の内火艇 格納場所
１３ｍ特型運貨船 （上陸用舟艇）
起倒式空中線マストは可動するようにした
後部内火艇 格納場所 12m内火艇 3、 12m内火ﾗﾝﾁ ３、 ９ｍｶｯﾀ ２、 １３ｍ運貨船 ２、 ６ｍ通船 １ が搭載された
起倒式遮風柵 可動するようにした
空気取り入れ口付近のパイピング
舷外通路のグレーチング 前部の通路は航行中に波の直撃を受けても破損しないグレーチング方式にしていた
飛行機昇降機（エレベーター）の開口
エレベーター 完成 実艦のｴﾚﾍﾞｰﾀは日立製作所製 三相交流を使用 歴史群像１４ 空母機動部隊 Ｐ６８
９９艦爆と彗星
飛行甲板を１ｍｍ×２ｍｍのヒノキ棒で張る アルミと木材の接着剤は常識に反して「木工用ボンド速乾」を使った
ヒノキ角材は片面に黒のマジックインキ（油性）を塗る 完成後に吹くクリアーは水性を使うこと
飛行甲板 張り付け完了
ヒノキ角材を 水平方向に「波うち」が でないように張る
研磨を終わった飛行甲板と遮風柵
撮影 2012-3-29
船首の状態
艦尾の状態
撮影 2012-4-4 飛行甲板上製作中の 「流星」
主舵と副舵
1３m 特型運貨船 と 内火艇 を固定する
飛行甲板（０．５ｍｍ厚のアルミ板）に１ｍｍ×２ｍｍのヒノキ角材を張り付ける
艦底を塗装 装甲板の貼り付け表現は マスキングテープ リベットは 凹点で表現
飛行木甲板の完成
船首 撮影２０１２−４−２１
艦上機を係止するため 飛行甲板には アイボルト（眼環）が実寸約１．５ｍ間隔で埋め込まれていた（模型では木甲板に０．８ｍｍφの穴を約１０００個あけた） エレベター周辺は まだ未塗装 遮風柵は可動できるように製作

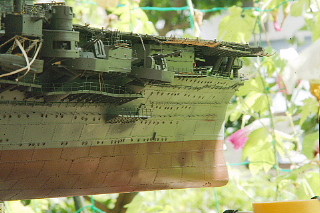

舷側の加工 一番上が舷外電路（カバーなしの状態 タコ糸を３本束ねて帯状にして製作 繊維のｹﾊﾞﾀﾁが気になる） 真中と下の「線」はジャッキステー
モデラーなら誰でも覗く 空母の飛行甲板裏側
未完成の艦上機いろいろ
各形式の艦上機を製作中 ４０口径１２．７ｃｍ高角砲は防煙盾付
撮影 ２０１２−５−１５
飛行機救助網は農業用の「寒冷紗」(カンレイシャ）を使用
左舷後部 発動機調整所と着艦誘導灯
飛行甲板の白線を引くためのマスキング
風向標識と艦名表示の「ス」

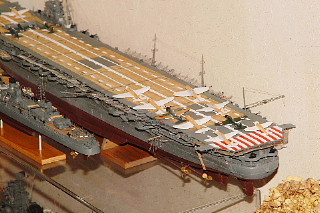

ほぼ 完成した「瑞鶴」 手前は「雪風」
日本の艦船は 船尾に旧カナ使いの ひらがなで艦名を表示していた
空母は架空の飛翔動物から命名した
一部の塗装を残すのみ 撮影 ２０１２−９−２０
８９式１２．７ｃｍ連装高角砲
塗装完了 艦上機を並べて見る 中島、愛知、三菱・・・ いずれも名古屋周辺で作られた機体
塗装の完了した 艦上機､艦載機
なんでも手作り工房 に戻る
日本の空母として始めて採用された球状船首(ﾊﾞﾙﾊﾞｽ・ﾊﾞｳ）
空母の菊花紋章の寸法は 800mm 1000mm 1200mmの3種があった
「瑞鶴」の ﾌﾟﾛﾍﾟﾗ 直径は４．２ｍ ﾋﾞﾙｼﾞｷﾙｰの 長さは 約８７m 幅は１．８ｍ
飛行機救助網は艦中央部に設置された 網目は５０ｃｍ
飛行甲板には搭載機を係止するための埋め込み式ｱｲﾎﾞﾙﾄが１．５ｍ間隔で一面に設けられた
艦橋後部の３脚式マストの中段に「高声器」があるのが瑞鶴
