1/200
戦艦 長門 （ながと）
製作開始 ２０１１−１０−２０ 完成 ２０１２−１１−１８
ひょんなコトから 「長門」を製作することになりました 教科書は不二美術模型出版 「戦艦 長門･陸奥」 を使用しました 船体の作り方は 従来の「張り合わせ」にしました
日本海軍艦艇保存会の機関誌「連合艦隊」５９号 清水さんの作られた1/200「長門」を参考にしました
戦艦は船底が平らなので 取り回しが楽
左下は 「雪風」の船体
甲板は１ｍｍ×３ｍｍの桧板を張り合わせ板状にした
１×１ｍｍだと 平面の「なみうち」になりやすい
前部艦橋は６本の支柱に支えられた複雑な構造をしている 資料に従い 組み立て治具を製作
３座水偵（金星４３型 １４気筒）と ９５水偵（中島寿２型 ９気筒）のエンジンも それらしく工作した
カタパルト をプラバンで製作した
後部艦橋 複雑な形状で製作がむつかしい
ベニア板に 張り付けた「長門」の正面線図 左は「雪風」と「イ１８２」の船体
手前は「雪風」 前部艦橋は6本の柱に支えられた構造工作が やりにくい
副砲、司令塔 を作った 艦橋の一部のブルワークを０．３ｍｍのプラバンで製作
撮影 2012-1-14 前部艦橋を左舷から
撮影 2012-1-14 右舷から 複雑な形状で悪戦苦闘
後部マスト ここも複雑な形状で何度も造り直した 撮影 2012-1-14
長門の木甲板 意外に広い面積（ほとんど全面）を占める

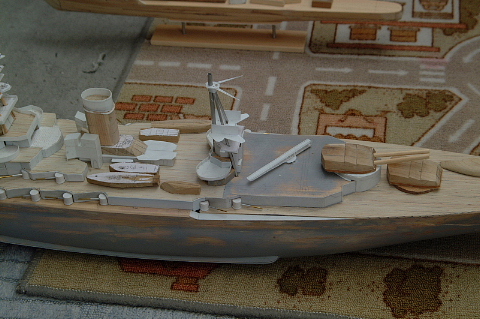

９５水偵を２機 載せて見る
撮影 2012-1ー17 前部艦橋の大まかな部分が出来上がる
撮影 2012−1−17
主砲塔を削り出し 砲身をアルミパイプで製作
撮影 ２０１２−１−２８
煙突に整流板を工作 撮影１２−２−６
探照灯櫓と兵員待機所
煙突と探照灯櫓を仮置 してみた 2012-2-16
12-2-20 後部マスト・１７ｍ長官艇 を加工
後部マスト １２−２−２０
飛行機搬送用軌条を製作 ｶﾀﾊﾟﾙﾄの先端は折り曲げ式
主砲の根元に「外とう砲」を工作した
煙突周辺の細部を工作
撮影 ２０１２−６−３
艦橋後の 真水タンク を仮置き

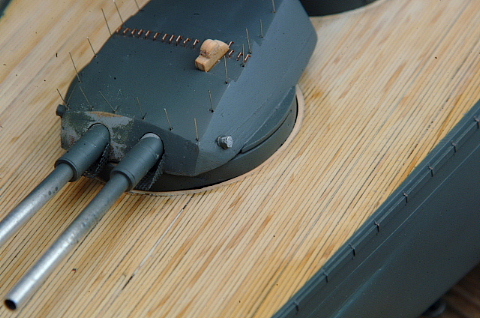

主砲 バーベット周りの 木甲板の加工
ほとんどの構造物を プラバンで作った
工作途中の 95水偵 を載せて見た
飛行機搬送台車を製作 内火艇はまだ未加工
撮影 ２０１２−１０−１３
１７ｍ水雷艇 木甲板はパソコンで印刷
後部マストと煙突
１２ｍ内火ランチを板厚１．２ｍｍﾌﾟﾗﾊﾞﾝでﾋｰﾄﾌﾟﾚｽ
ほぼ完成した艦橋 と煙突
カッターダビットと９ｍカッターを取りつけ
カッターダビットと９ｍカッター
主､副錨 と ９ｍカッター（材料はコピー用紙）
飛行機作業用甲板右舷側に ９ｍカッターを取り付け
後部甲板に通気口、天窓、ハッチなどを取りつける
両舷にダビット、通気筒、キャプスタン を取りつけ
撮影
撮影 ２０１２−１０−１３
後部甲板 真中のハッチは長官専用昇降口
副砲にキャンパスの加工 (エポキシパテで整形した）
１，２番主砲塔
３，４番主砲塔
撮影 ２０１２−１０−１３
後部マスト最頂部 の梯子は 瑞鶴の飛行機救助網と同じ 「カンレイシャ」 を細く切って使った（網戸の網を使う場合もある）
艦橋後部の高角装填演習砲 と 12.7ｃｍ連装高角砲 缶室通気筒の上部に応急円材格納所
煙突と探照灯櫓 探照灯は５ｍｍφのアルミパイプを使う
正確な 切り出しが船体の精度を決める
クモの巣のような空中線を張る 廃品トランスの都合で０．１ｍｍφ 少し太いが工作が楽
アクリルの展示ケースを特注 （材料中最も高価）
「長門」は連合艦隊旗艦として「山本五十六」が乗艦 連合艦隊司令長官発 連合艦隊各級指揮官宛 の 有名な開戦の電報(正確には隠語）「ニイタカヤマノボレ１２０８」（これを海軍「Ｄ暗号」にして）を 送信した 電文は放送で複数回送信されている
呉に停泊中の「長門」から発信された 電文は２６７ｋｃの長波（一説には海底ケーブル）で 呉通信隊に送られ 有線で東京通信隊に転送 ここから 一般艦船には短波（４．１７５ ８．３５０ １６．５００ Ｍｃ）で船橋送信所から (佐世保の「針尾送信所 旧佐世保無線電信所」からも 打電されたという説もあるが通信組織上ありえない という） 潜水艦には長波（１７．４４２ｋｃ）で依佐見（よさみ）送信所（愛知県刈谷市 ２００６年 アンテナ鉄塔撤去）から出力５００ｋｗで送信された とされる
陸軍は 海軍と通信系が違い 開戦をあらわす隠語 「ヒノデハヤマガタ」が 暗号で全部隊に伝えられた
依佐見送信所 公式 HP
は こちら
「戦争」の定義
国際法では 「宣戦布告」で始まり 「講和」によって終結する国家間の紛争とされる 「宣戦布告」のない事変や動乱は戦争でない 集団自衛権行使でも「戦争は起こらない」と いう「安倍ちゃん」の言葉は正確に聞き取る必要がある 庶民には こんな屁理屈は不要で 「一発」でも弾丸が発射されれば 戦争である
