ｶｰﾎﾟｰﾄ屋根の太陽熱温水器
　　　　
　自然エネルギーの代表は　「太陽熱利用」で　昔から温水器で実用されています　　　しかし　設備価額の高価なことは　もちろん　大掛かりな据付工事が必要です
そこで　安価で簡単設置の太陽熱温水器を工夫し　実験してみました　


201２年の実験　は　こちら

2013年の実験　 は　こちら

２０１４年の実験 　は　こちら


過去の実験の状況　　　（写真をクリックすると詳細説明）

　O6年の実験　　　　　　　　　　　　　　　　　　　　０７年の実験　　　　　　　　　　　　　　　　　　　　　　０８年の実験　

　　　　　　　　

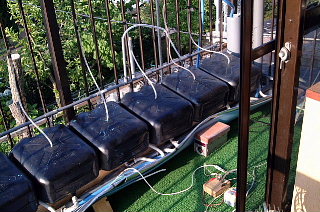

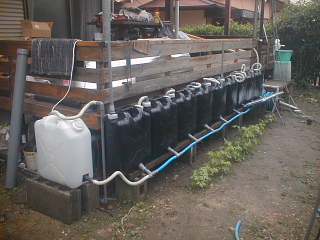

　　　ポリタンクを並列に接続した静止型　　　　　　　　　　　　　　表面積を増す目的でポリタンクを寝かす　　　　　　　　　直接　カーポートの波板に水を流す方式


09年の実験　　　　　　　　　　　　　　　　　　　１０年の実験　　　

　　　　
　波板にビニールチューブを約８０ｍ　這わせる　　　　　　　　　　　　温度制御を　basicマイコン　　　　　　　　　　　　　　　　

　２０１1年の実験　　　　

１０年度は循環ポンプの運転をプログラムタイマーで（９時〜１４時３０分）時間制御したが　温度データを調べてみて　いくつか
の不具合を見つけた

問題点：天気が一日中快晴なら　時間制御でよいが　午後から曇ると　せっかく午前中に集めた「熱」を放出してしまい　風呂温
　　　　　度が下がってしまうことが分かった　　　そこで温度制御の方法を見直し　電子回路による制御を復活させ実験を始めた　

　　　　

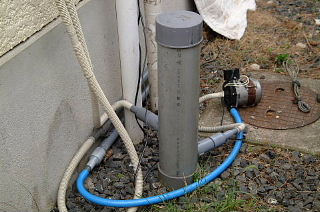

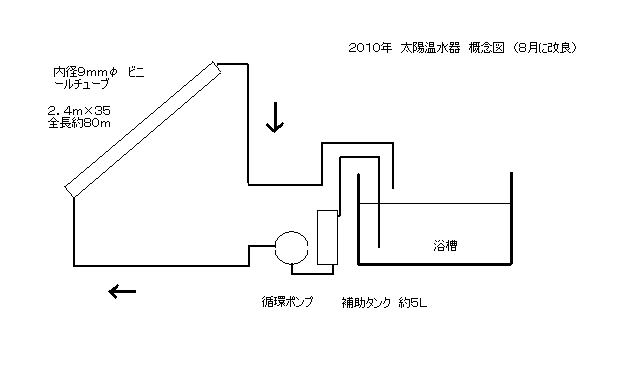

(左）配管構成は昨年のまま　　　　　　　　（中）補助タンク、ポンプも昨年と同じ　　　　　（右）　ﾁｭｰﾌﾞの劣化が気になるが昨年のまま　

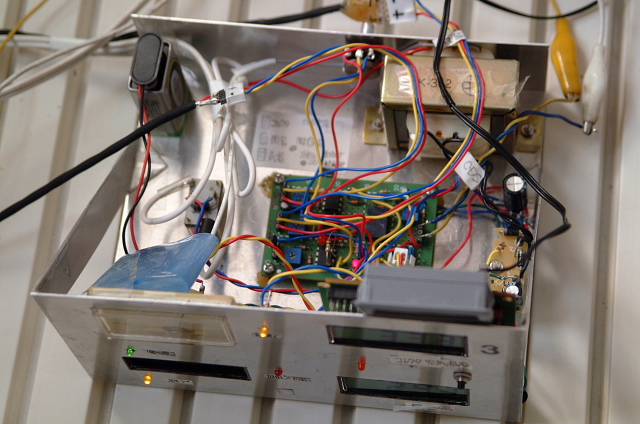

　　　表示板（コントローラー）を製作した 　　回路図はこちら


　　　　　

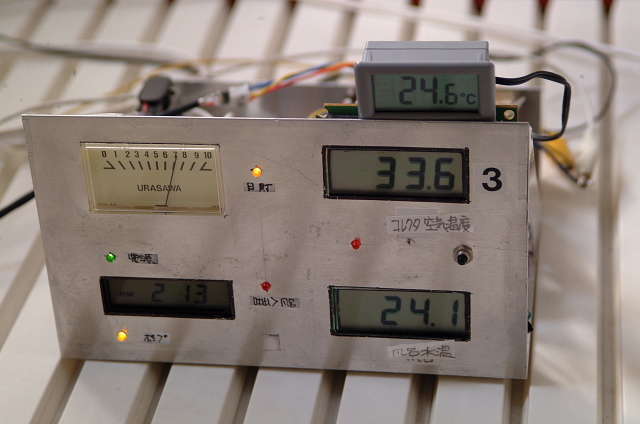

（左）　日射をアナログ表示、デジタル時計、集熱器の表面温度、浴槽温度　が一度に表示できるように　「表示板」を作った　
　　　　日射は屋外に置いた　ＣＤＳ（硫化カドミニュウム）の抵抗変化を計測し　一定の日射があると　リレーをオンし　ポンプを回す

（中）　風呂温度より集熱器の空気温度が約１０℃高くなると　ポンプがオンする（昨年までは集熱器の水温で比較していた）
　　　　集熱器水温と浴槽温度を比較すると　集熱器温度が下がっても（１４時頃)　すぐに反応せず　せっかく回収した風呂温度を
　　　　３℃位　下げてしまうことが判った

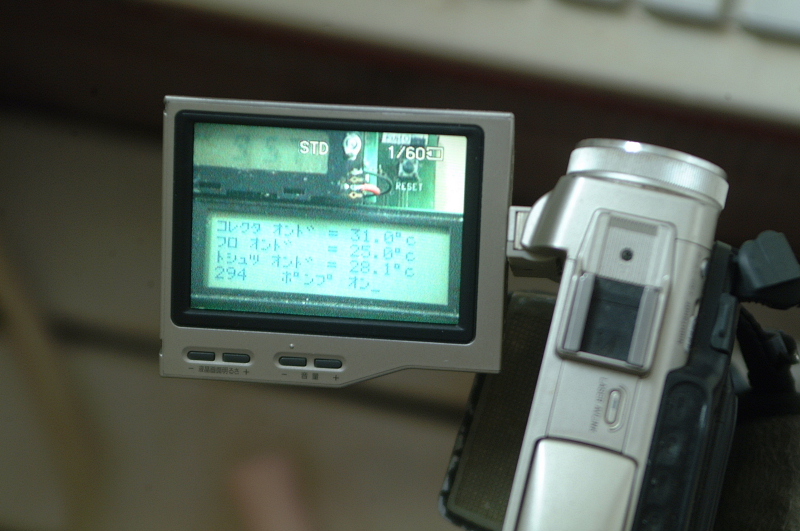

（右）　表示板をビデオカメラで撮影し別部屋の液晶テレビでモニタできるようにした
　　　　　（UHF RF　ﾓｼﾞｭﾚｰﾀを使って　携帯電話のアナログＴＶでもモニタできる）　
　　　　　　画像を携帯電話に送るモニタカメラ　はこちら

　　　　

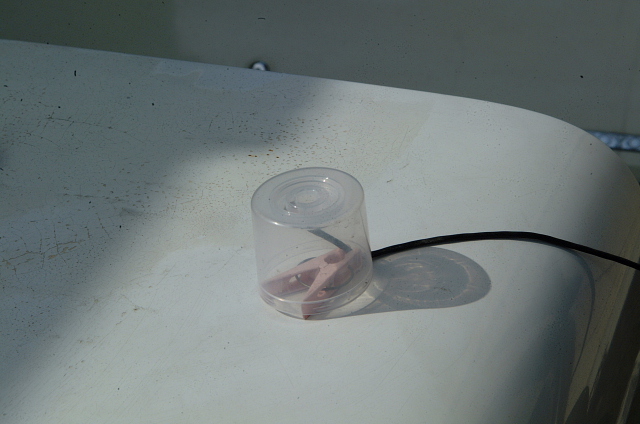

（左）日射を計るCDS　　　　　　　　半透明の塗料のキャップで　「雨よけ」　してある

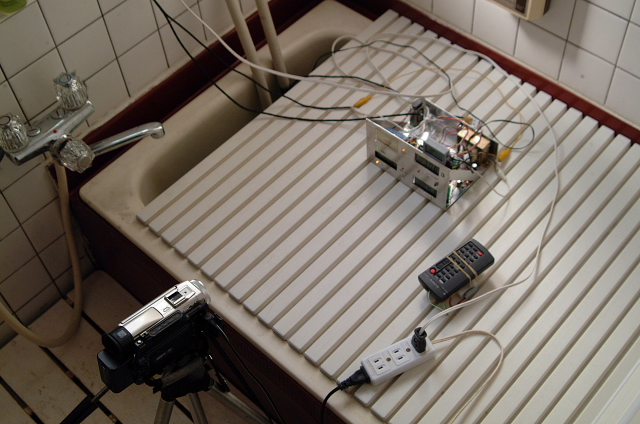

（中）浴室の状態　　　表示板（制御器）をビデオカメラで撮影中　　　　　　　昨年はインターバル機能のある　SONY　「ＤＣＲ−ＰＣ
　　　３００」を使っていたたが故障してしまったので　「ＤＣＲ−ＴＲＶ１０」の赤外線リモコンを加工し１０分毎に撮影ができるような
　　　タイマーを製作した　　　　　　　　　　　回路図はこちら

（右）リモコンを加工して任意の時間幅で「フォト」のボタンが自動的に働く電子回路を製作　（リモコンの下に縛りつけてある）　
　　　ビデオテープでなくメモリに記録させている　　　STD画質で６０枚/日　の撮影が可

　　　　


（左）IC２個で構成したタイマー 　　ピンを差し替えることで任意の時間にプログラムできる（最大１０分）　　　　消費電流　３０μA　
　　　他の目的（定点観測など）にも使用できそう

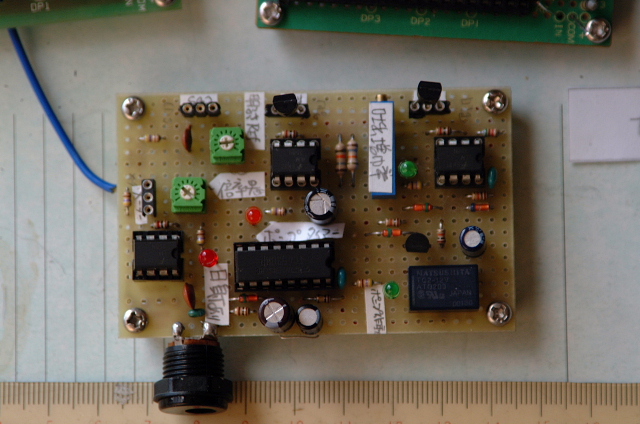

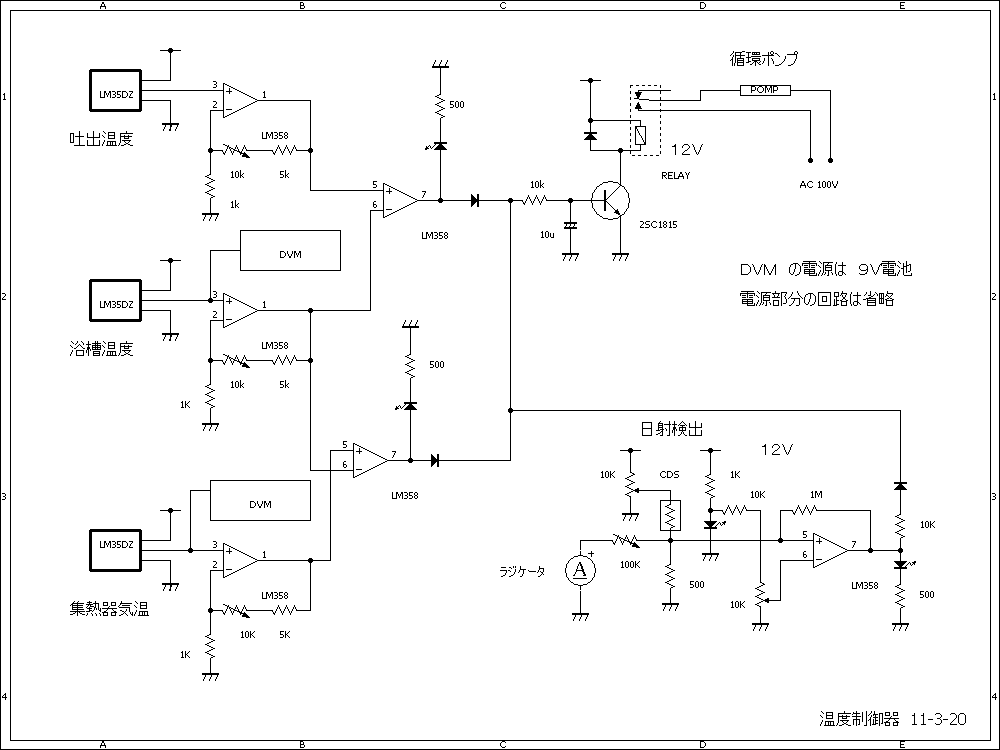

（中）製作した温度制御器の基板　　　コンパレータを使った簡単な比較器（アナログ)　　回路図　はこちら

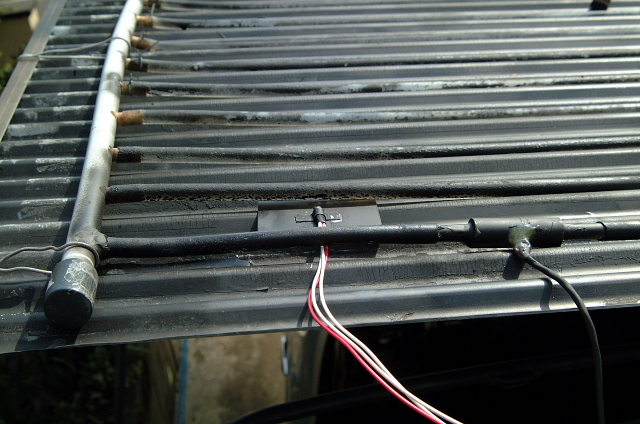

（右）集熱器に置いた　集熱器表面温度検出のセンサー（５ｃｍ四方のアルミ板をつや消し塗装した）　
　　　温度検出ICは　LM35DZ (１℃を１０ｍＶに変換して出力する IC）　　
　　　集熱板右側は昨年実験していた通過水の温度検出センサー（今年は使用していない）


　
２０１１　７月からの　改良点

　　

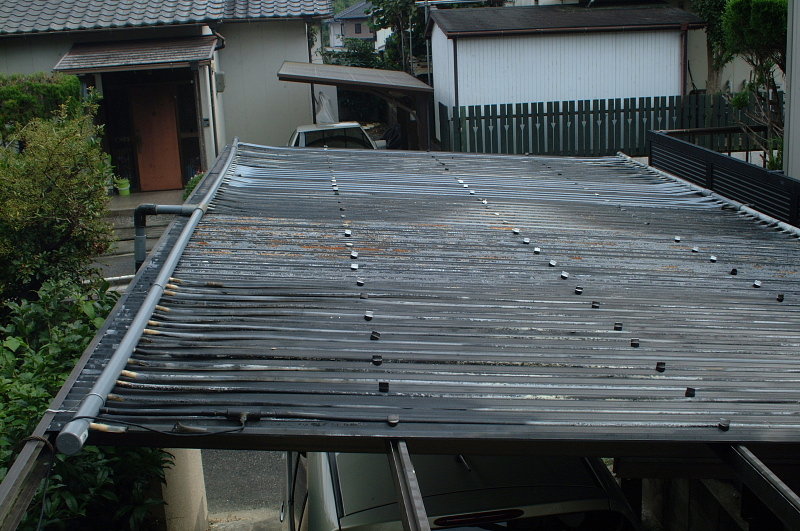

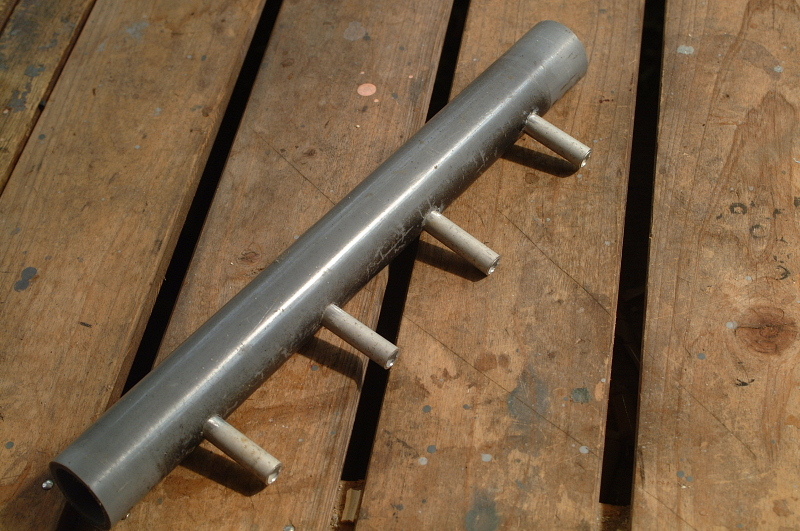

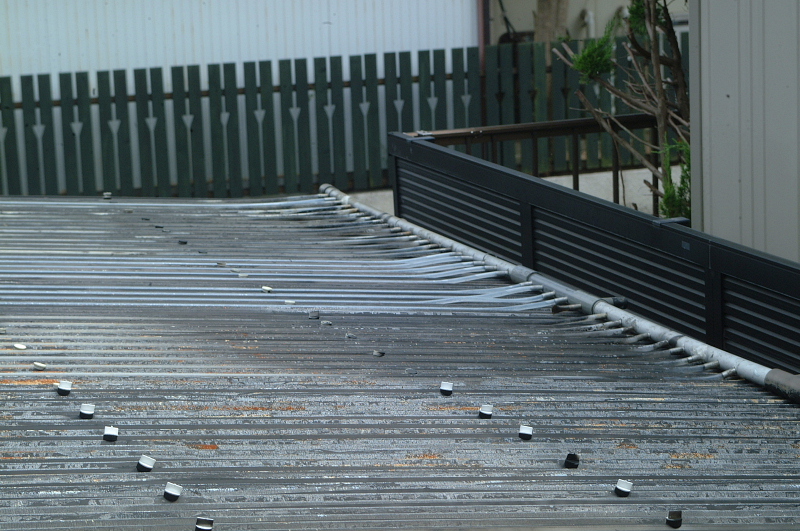

カーポート屋根のビニールチューブ　コレクタ（集熱器）　　　　　　　　　　　　　　ヘッダーは２５ｍｍφ塩ビパイプに改良　
５本（約２３ｍ）のビニールチューブを増設

　　　

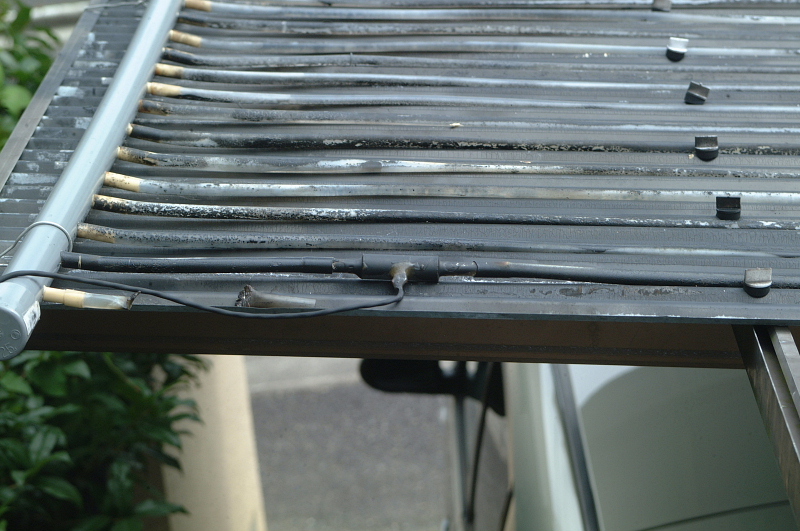

ビニールチューブの途中に入れた　水温センサー（コレクタ温度）　　　　　接続パイプをアルミ管（外形９．４ｍｍφ）に変更
昨年は鉄板波板の表面空気温度を使ってプログラムしていた　　　　　　　内径を太くして　流量アップを図った
　　　　
　

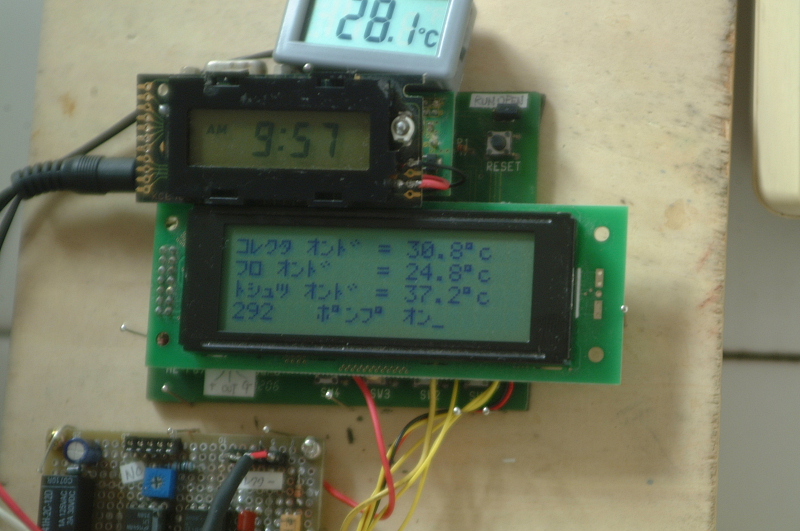

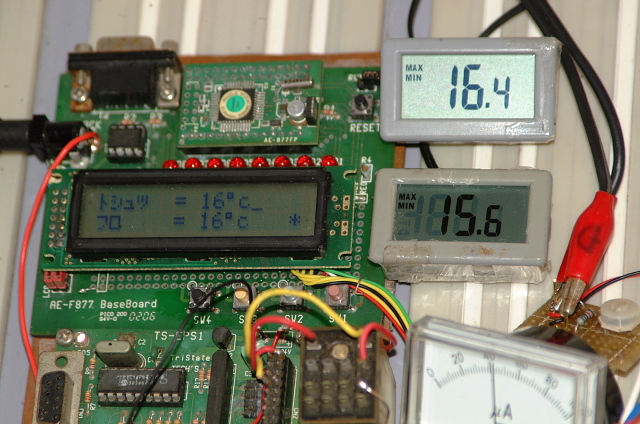

PIC BASIC　でプログラムして　３ｃｈ温度計を作った　　　　　　　　　　　LCD表示器をビデオカメラで１０分ごとに撮影　　　データの記録
コレクタ温度の約９５％の値（演算で求めた風呂吐出温度）と　　　　　（データーロガ−が準備できるまで少々面倒ですが・・・）
実際の風呂温度を比較してポンプを制御する　
cdsを使った日射センサーは廃止した

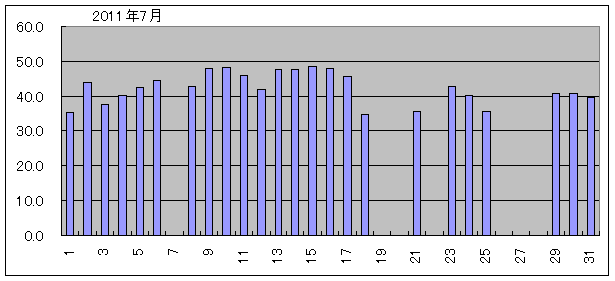

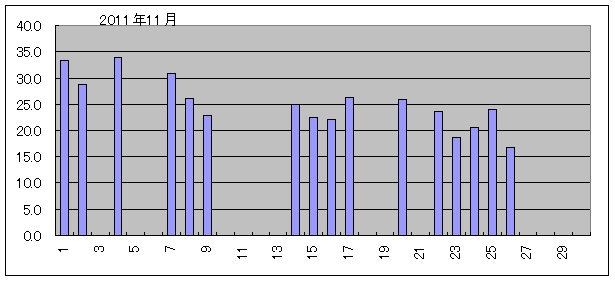

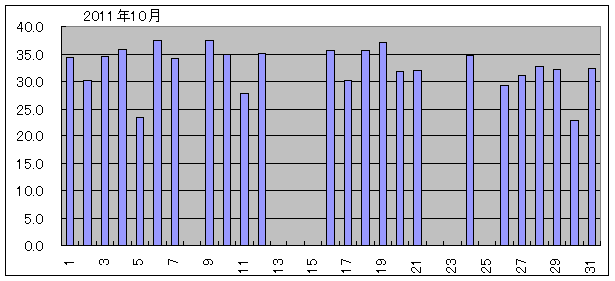

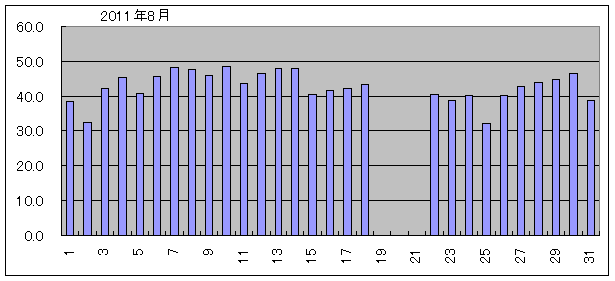

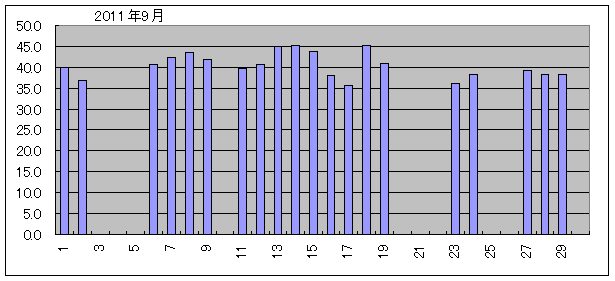

２０１１年　 7月〜１１月　の風呂浴槽温度

ガス料金支払い　の変化

05年は温水器を設置していない金額　　　　　　温水器の実験は06年5月から開始
ガスは台所のレンジにも使用している　　　　　　２０１０年９月は過去最低の支払い
